[Hướng dẫn] - Làm đồng hồ led lịch vạn niên - Giant Clock



1. Thông số kỹ thuật mạch điều khiển:
- Kích thước 15x20cm
- Hiển thị Giờ : Phút : Giây
- Ngày/ Tháng/ Năm
- Nhiệt độ
- Chạy 60 led viền xung quanh khi khách hàng muốn làm đồng hồ hình tròn
- Cảm biến nhiệt độ DS18B20
- Nguồn cung cấp 5V - 40A
- IC thời gian thực DS1307 tính toán thời gian đến năm 2099
- Mất điện đồng hồ vẫn chạy đúng
- Mạch điều khiển BH 6 tháng
- Mã sản phẩm:



2. Hướng dẫn làm đồng hồ

B1. Chuẩn bị Vẽ file Corel Draw đồng hồ lịch vạn niên. Sử dụng phần mềm Corel Draw X5 kèm Ledtool5. Video hướng dẫn bên dưới.

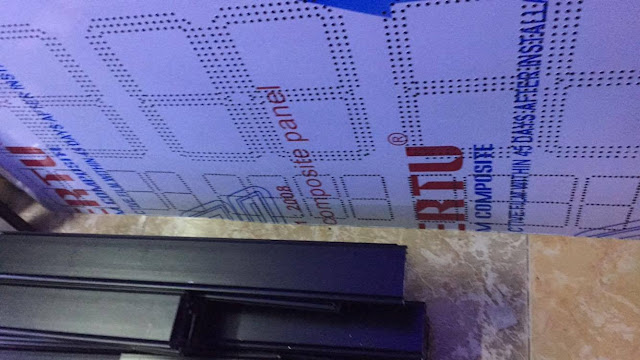

B2. Khoan tay ( hơn 2000 con ) Hoặc Khắc CNC cho chuẩn led cắm cho nhanh. Ở đây eChipKool SHOP khoan 100% CNC

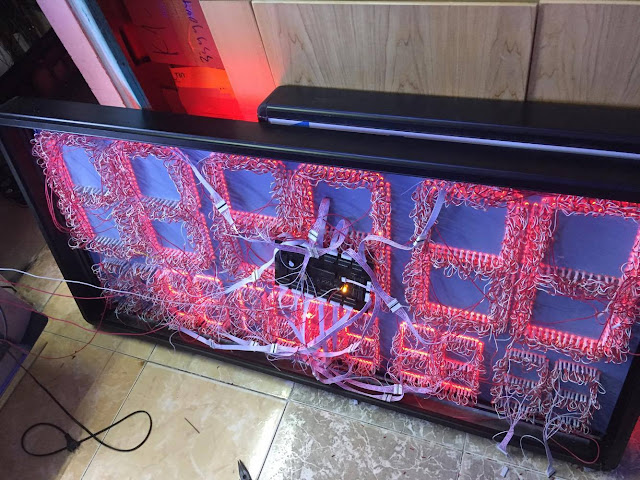

B3. Gắn led liền dây lên tấm Alu



Led liền dây, dây đỏ sẽ là chung dương. Các dây trắng là âm. Mỗi thanh led 7 đoạn sẽ có 7 đoạn dây trắng thò ra để kết nối lên mạch điều khiển.

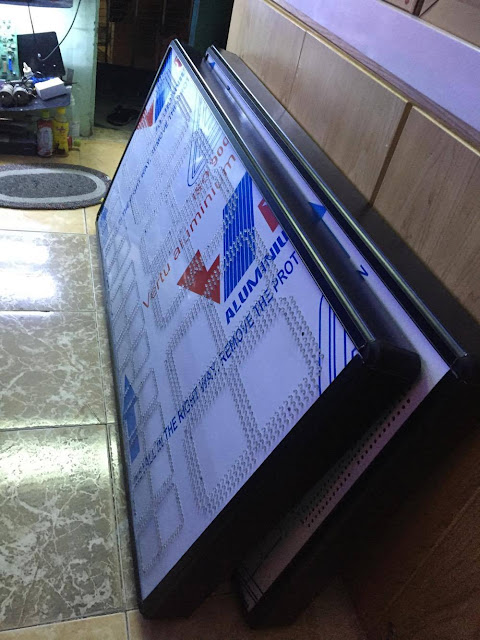

B4. Gắn Đồng hồ lên khung nhôm. Ở dây eChipKool SHOP dùng nhôm nhập khẩu. Sơn từ tính. 9F lắp ráp nhanh.

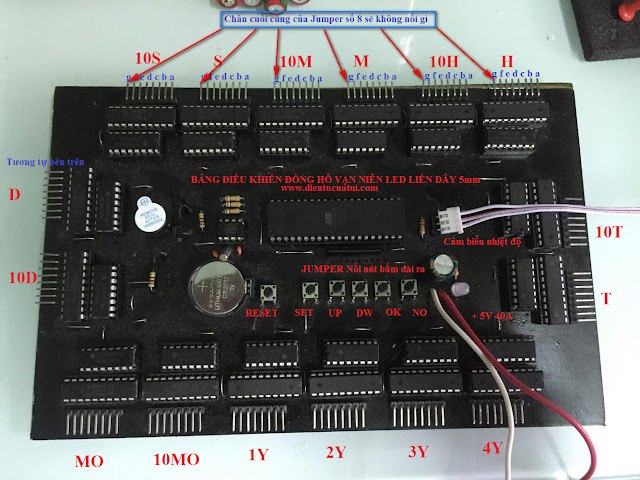

B5. Gắn mạch điều khiển

Mạch Quý khách có thể tự làm hoặc đặt mua bên eChipKool SHOP liên hệ theo thông tin đầu trang Web.









B6. Kiểm tra các thanh led chỗ nào sáng mờ. Nguyên do bị chập 2 chân màu trắng của mỗi thanh led. VD hình bên dưới là thanh d và e của led 7 thanh . Khắc phục bằng cách ngắt bỏ chân chạm chập màu trắng.



Sau khi khắc phục xong




Lưu ý: Biển led dùng nguồn dòng rất lớn. Nên tách 3 số đầu và 3 số sau cho mỗi kênh 5V sẽ tạo cho led sáng đều và đẹp. Hoặc muốn sáng mạnh hơn. Dùng 2 nguồn tổ ong.

Video hoàn thiện sản phẩm bàn giao khách hàng ( Chưa bóc lớp phủ)

Khi nào khách hàng treo lên tường bóc lớp phủ nền tấm Alu màu đen sáng rất chói nổi bật
