Hiện nay eChipKool.Shop  cung cấp Module mạch đồng hồ led quảng cáo hoàn thiện, chỉ việc lắp với bảng led là chạy. Rất tiện lợi cho khách hàng đam mê điện tử muốn Handmade làm cho chính mình 1 mạch đồng hồ theo dõi thời gian sáng rực rỡ trong gia đình.

1. Tính năng nổi bật:
- Dùng chip 8051 - IC thời gian thực DS1307
- Tự động cập nhật thời gian khi mất điện
- Auto active chạy phần giây không phải Setup
- Có báo thức hẹn giờ
- Điều khiển từ xa tiện lợi
- Điện áp hoạt động dải rộng cung cấp từ 9 - 19V phù hợp với Đồng hồ led Quảng cáo
- Bảo hành Module 7 ngày
- Mã sản phẩm: 00001234

♥ Mạch chủ điều khiển Đồng Hồ led quảng cáo


♥ Cặp điều khiển từ xa Đồng Hồ led quảng cáo



MUA HÀNG ONLINE GIÁ RẺ HƠN - NHIỀU KHUYẾN MẠI HƠN
Liên hệ: ĐIỆN TỬ eChipKool.Shop
Hotline: 0166.666.1219
- Bán hàng Online: echipkool.com@gmail.com
- Hỗ Trợ Kỹ thuật   : new.moon9xone@gmail.com
Web: http://echipkool.com - Shop: http://dientucuatui.com
ĐC: Ngõ 63 - Lê Đức Thọ - Từ Liêm - Hà Nội

I. Hướng dẫn cách tính điện trở hạn dòng led

- Trên mạch cung cấp dải điện áp 9V đến 19v
Tùy theo mức điện áp đưa vào mạch, tại các chân 6 con TIP sẽ có mức điện áp tương ứng.
VD: Nếu cung cấp mạch áp 9V - các đầu ra 6 con TIP tương ứng 9V dòng không đổi của nguồn vào
Hay cung cấp áp 15V thì tại các đầu ra 6 con TIP tương ứng cũng 15V

Chính vì tính tiện dụng này cũng sẽ có những cách mắc led Quảng cáo khác nhau.
- Mắc led Song song: ( Điện áp tại các con led bằng nhau nhưng sẽ tốn dòng - 1 con led chết sẽ không ảnh hưởng đến các con led còn lại)
- Mắc led Nối tiếp : ( Nguồn cung cấp Điện áp lớn, nhưng dòng tại các con led sẽ bằng nhau)

a. Cách mắc Song song:
Tính điện trở hạn dòng cho led chỉ cần tính cho 1 con led là được:

VD: Tính cho led Đỏ : Điện áp led 2.5V - Dòng 15mAh thì R=(U nguồn - U led)/ I led =(  9 -2.5)/0.015=433R chọn R = 470R Vì mạch dùng phương pháp quét nên có thể chọn trở 330R cho sáng rực rỡ

+ Led Đỏ - Vàng ( Điện áp 2.5V - Dòng 15mAh)
+ Led Xanh lá - Xanh dương ( Điện áp 3V - Dòng 20mAh) Led trắng cao hơn 1 chút về điện áp
Tương tự nếu dùng nguồn 12V hay 19.5V từ Adapter máy tính


b. Cách mắc led Nối tiếp:

Điện áp sẽ bằng tổng cách con led - Dòng qua các con led bằng nhau
VD: Tính cho led Đỏ : Điện áp led 2.5V - Dòng 15mAh thì R=(U nguồn - U led * 4 con)/ I led =(  12 -2.5*4)/0.015=133R chọn R = 150R Vì mạch dùng phương pháp quét nên có thể chọn trở 100R cho sáng rực rỡ

+ Led Đỏ - Vàng ( Điện áp 2.5V - Dòng 15mAh)
+ Led Xanh lá - Xanh dương ( Điện áp 3V - Dòng 20mAh) Led trắng cao hơn 1 chút về điện áp


c. Đối với biển led rất lớn ( Dùng kết hợp 2 cách mắc Nối tiếp và Song song là tốt nhất)

II. Hướng dẫn cách đấu bảng led

a. Trước tiên tìm hiểu led 7 thanh là gì? Cách mắc ghép như thế nào?

Led 7 thanh là gồm 7 con led ghép lại?
Có 2 loại led 7 thanh Anode chung và Cathode chung.

Thường loại Anode chung được dùng nhiều hơn vì led sáng hơn khi lập trình điều khiển. Và trong TUT này sẽ chỉ nối đến cách mắc led Anode chung.
Nghĩa là các chân dương led sẽ nối chung nhau, 7 chân còn lại của các con led tương ứng với các chân tín hiệu điều khiển a b c d e f g



b. Tìm hiểu cách mắc Bảng Đồng hồ led đơn ( Cách mắc đơn giản nhất - Nối tiếp)

- Nghĩa là mỗi thanh led VD: Thanh a ( Led 7 thanh) sẽ mắc thành 6 con led đơn nối tiếp nhau tạo thành 1 thanh led sáng.
- Theo như công thức tính phần đầu: Nếu dùng led đỏ - Mắc 6 con led Chip dùng điện trở 100R là đẹp ( Với điện áp cung cấp vào mạch là 12V - 1A)

B1. Khoan lỗ tạo khung cắm led: Dùng mũi khoan 5 li  ( Nếu có mũi khoan 4.7 li cắm led sẽ chặt nhất)


B2. Chọn led đỏ đục quảng cáo 5 li ngoài thị trường bán nhiều.

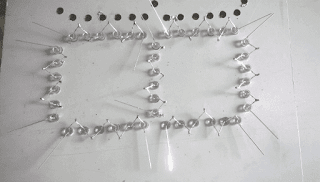

Cắm led lên Bảng đã khoan lỗ, mỗi thanh led sẽ được mắc nối tiếp 6 con led với nhau, chân âm con trước nối với chân dương con sau. như vậy mỗi thanh led ( gồm 6 con) sẽ có 1 đầu dương và 1 đầu âm.



B3. Cắt bỏ phần dư thừa các chân led:



B4. Các chân dương mỗi thanh led sẽ được nối với điện trở 100R



B5.Các chân còn lại của điện trở mỗi số led 7 thanh sẽ được nối chung bằng dây.



6 số đồng hồ tương ứng với 6 dây chung ra sẽ được nối lần lượt với 6 chân Jumper trên mạch.

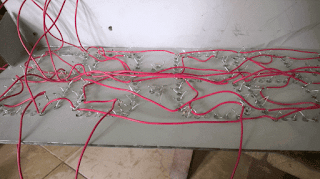

B6. Hàn các chân tín hiệu ( a b c d e f g) từng thanh led: Việc tiếp theo là nối các thanh led a của từng số lại với nhau sẽ thành 1 dây chung a, tương tự thanh led b sẽ nối chung các chân âm lại với nhau thành dây chung b.....cho đến dây chung g. Như vậy sẽ có 7 chân a b c d e f g .


B7. Kết nối Module với Bảng led : Sau khi hoàn thành bảng led. Thực hiện nối Module Đồng hồ led đơn quảng cáo ChipKool lên bảng led.



Chú thích các vị trí chân nối như hình bên dưới:

B8. Hướng dẫn sử dụng Điều chỉnh Module:

- Nếu nhấn nút SET trên mạch lần 1: sẽ nhấp nháy phần Giờ Nhấn ( UP - DW) để tăng giảm.
Tương tự nhấn SET lần 2 ( Phần Phút ) Lần 3 ( Phần Giây)
- Nếu nhấn AL sẽ vào chế độ hẹn giờ:
+ Nhấn SET sẽ nhảy vào phần Giờ ( Hẹn số giờ)
+ Nhấn SET lần 2 sẽ nhảy vào phần Phút
+ Nhấn SET lần 3 sẽ cho vào phần giây nhấn UP để hiện số 1 ( Active kích hoạt hẹn giờ)
Nhấn OK cuối cùng để hoàn thành cài đặt

Phần điều khiển từ xa đã được kết nối trên mạch. Cách sử dụng cài đặt điều khiển từ xa cũng tương tự cách điều khiển phím nhấn trên mạch.


Sau khi kiểm tra các dây nối ok, cắm điện mạch sẽ chạy ngay.



Module thu phát điều khiển từ xa sẽ báo hiệu hoạt động.


Thành quả cuối cùng






















VIDEO SẢN PHẨM



eChipKool.Shop - Đem lại niềm tin yêu điện tử đến khách hàng
